Plăci de bază pentru rafturi de paleți: funcție, semne de deteriorare și ghid de inspecție

Ce este o placă de bază pentru rafturi de paleți?

O placă de bază a raftului pentru paleți este placa de oțel atașată la partea inferioară a unui rafturi vertical. Formează legătura dintre cadrul vertical și podeaua depozitului și ajută la transferul sarcinilor structurale în placa de beton de susținere.

Deși o placă de bază este relativ mică în comparație cu structura generală a rack-ului, ea joacă un rol important în stabilitatea rack-ului. Placa de bază oferă, de asemenea, zona de conectare pentru ancorele de podea și poate găzdui lamele de nivelare proiectate corespunzător, atunci când este necesar.

Raspuns rapid:O placă de bază pentru rafturi pentru paleți susține partea inferioară a montantului, distribuie încărcăturile pe podea, asigură interfața de ancorare și ajută la menținerea stabilității și alinierii cadrului raftului.

Ce face o placă de bază pentru rafturi pentru paleți?

Placa de bază îndeplinește mai multe funcții structurale în partea de jos a raftului de paleți vertical. Designul său exact depinde de sistemul de rack, starea de încărcare, starea podelei, cerințele de ancorare și standardele de inginerie aplicabile.

Prin urmare, placa de bază ar trebui considerată parte a sistemului structural al rack-ului, mai degrabă decât un simplu accesoriu.

Placă de bază vs. verticală: care este diferența?

Montantul este elementul structural vertical care transportă încărcăturile suportului. Placa de bază este atașată la partea inferioară a montantului și transferă acele forțe către podeaua de susținere și sistemul de ancorare.

Aceste componente lucrează împreună. Un montant puternic nu compensează o placă de bază deteriorată sau instalată incorect, iar o placă de bază instalată corect nu poate corecta un montant grav deteriorat.

De ce contează starea plăcii de bază pentru siguranța raftului

Rafturile din depozit sunt expuse la încărcări repetate, trafic cu stivuitoare, vibrații și impact ocazional. Aceste condiții pot impune cerințe suplimentare pe partea inferioară a cadrului rack-ului.

O placă de bază deteriorată poate afecta legătura dintre montant și podea. În funcție de tipul și gravitatea deteriorării, aceasta poate influența alinierea rack-ului, transferul de sarcină, performanța de ancorare sau stabilitatea structurală generală.

Din acest motiv, deteriorarea la baza unui montant nu trebuie ignorată pur și simplu pentru că deformația vizibilă pare mică.

Cauze obișnuite ale deteriorării plăcii de bază a raftului pentru paleți

1. Impact stivuitor

Ciocnirile cu stivuitoare lângă partea de jos a raftului sunt unul dintre cele mai evidente riscuri pentru plăcile de bază. Un impact direct poate îndoi placa, deforma conexiunea verticală, poate deteriora orificiile de ancorare sau poate afecta betonul din jur.

Chiar și atunci când raftul pentru paleți apare în general imediat după un impact, conexiunea de bază trebuie inspectată înainte de a presupune că sistemul nu este afectat.

2. Podele inegale ale depozitului

Podelele din beton nu sunt întotdeauna perfect nivelate. Dacă variațiile de podea nu sunt abordate în mod corespunzător în timpul instalării, raftul poate să nu se așeze așa cum a fost prevăzut și montantul poate deveni dificil de menținut în toleranța de aliniere necesară.

Lamele proiectate corespunzător pot fi utilizate acolo unde acest lucru este permis de designul rack-ului și cerințele de instalare. Lamele nu ar trebui să fie improvizate din materiale necorespunzătoare.

3. Ancorare deteriorată sau slăbită

Placa de bază și conexiunea la podea lucrează împreună. Ancorele deteriorate, găurile lărgite, betonul crăpat sau alte probleme de conectare pot reduce fiabilitatea conexiunii suport-la-pardoseală.

Când sunt descoperite probleme de ancorare, nu înlocuiți pur și simplu un șurub fără a determina de ce a fost deteriorată conexiunea.

4. Coroziune

Umiditatea, substanțele chimice, expunerea în aer liber sau mediile de depozitare agresive pot contribui la coroziune. Coroziunea severă poate reduce secțiunea efectivă a plăcii de bază sau poate afecta legătura dintre placă și montant.

5. Instalare necorespunzătoare

Poziționarea incorectă a plăcii de bază, ancorarea inadecvată, lamele neadecvate sau instalarea care nu respectă designul de rack aprobat poate crea probleme chiar și atunci când nu există daune vizibile prin impact.

Cum arată o placă de bază a raftului pentru paleți deteriorată?

Personalul din depozit trebuie să caute semne vizibile de deteriorare în timpul inspecțiilor de rutină a raftului.

Ar trebui reparată sau înlocuită o placă de bază deteriorată?

Nu există o singură metodă de reparare care să se aplice fiecărei plăci de bază deteriorate. Răspunsul adecvat depinde de tipul de deteriorare, configurația structurală, producătorul de rack, cerințele de proiectare și standardele locale aplicabile.

Un depozit nu trebuie să îndrepte, să sude, să găurize sau să modifice o placă de bază deteriorată fără o evaluare tehnică adecvată sau o procedură de reparație aprobată.

Pentru daune minore-care arată, cea mai sigură abordare este să documentezi starea și să stabilești dacă afectează performanța structurală a rack-ului.

Dacă deteriorarea este asociată cu o coliziune cu stivuitorul, montantul din jur, ancorele, podeaua și componentele raftului din apropiere ar trebui, de asemenea, inspectate în loc să evalueze placa de bază în mod izolat.

Ancorare plăci de bază și rafturi pentru paleți

Placa de bază și sistemul de ancorare ar trebui luate în considerare împreună. Placa de bază asigură zona fizică de conectare, în timp ce ancorele transferă forțele necesare în podeaua de susținere.

Cu toate acestea, numărul și tipul de ancore nu trebuie selectate pur și simplu uitându-se la numărul de găuri dintr-o placă de bază. Aranjamentul de ancorare necesar depinde de proiectarea rack-ului și de forțele pe care trebuie să le reziste conexiunea.

Pentru detalii de instalare, consultați ghidul nostru despre cum să ancorați corect rafturile de paleți.

Starea plăcii de bază ar trebui luată în considerare, de asemenea, împreună cu condițiile podelei depozitului, deoarece podeaua oferă substratul de susținere pentru conexiunea completă a raftului.

Cum afectează plăcile de bază ale suporturilor de paleți

Lamele pot fi folosite pentru a compensa variațiile permise ale nivelului podelei și pentru a ajuta la menținerea alinierii necesare a rack-ului. Cu toate acestea, shimming-ul trebuie să respecte cerințele de instalare ale producătorului de rack și specificațiile de inginerie aplicabile.

O lame trebuie să ofere un suport stabil sub placa de bază. Materialele improvizate, obiectele libere sau bucățile de metal nepotrivite nu trebuie folosite ca înlocuitori pentru o soluție de nivelare aprobată.

Dacă este necesară o ajustare excesivă a nivelării, starea de bază a podelei trebuie investigată mai degrabă decât adăugarea continuu a materialelor sub baza rackului.

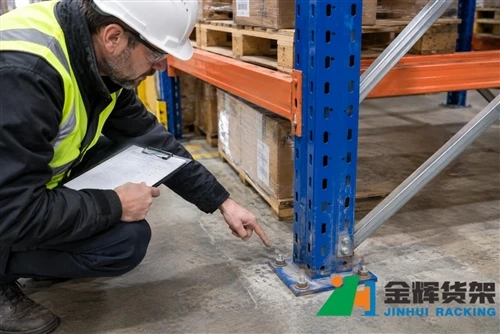

Lista de verificare a plăcii de bază

O inspecție practică a fundului unui rafturi de paleți vertical poate include următoarele verificări:

1. Verificați placa de bază pentru îndoirea sau deformarea vizibilă.
2. Verificați legătura dintre montant și placa de bază.
3. Verificați ancorele pentru daune vizibile sau mișcări anormale.
4. Inspectați betonul din jur pentru fisurare sau ruptură.
5. Verificați dacă lamelele necesare rămân poziționate corect.
6. Căutați coroziune în jurul ansamblului de bază.
7. Verificați dacă montantul rămâne aliniat corect.
8. Căutați dovezi ale impactului recent cu stivuitorul.
9. Comparați instalarea reală cu configurația de rack aprobată.
10. Documentați daunele semnificative și escaladați-le pentru evaluare tehnică.

Pentru o evaluare completă a stării rack-ului, utilizațiLista de verificare a siguranței raftului pentru paleți.

Ce ar trebui să faceți după ce un stivuitor lovește baza suportului?

Dacă un stivuitor lovește partea de jos a unui rafturi pentru paleți, nu presupuneți că raftul este în siguranță doar pentru că paleții rămân stabili.

În primul rând, urmați procedura de siguranță a depozitului și preveniți utilizarea în continuare a unei zone vizibil deteriorate atunci când este necesar. Apoi inspectați placa de bază afectată, montantul, ancorele, podeaua, grinzile și componentele structurale din apropiere.

Dacă se constată deformare sau deteriorare structurală, raftul afectat trebuie evaluat înainte de reluarea încărcării normale.

Acest lucru este deosebit de important atunci când impactul a provocat o deformare vizibilă similară cu deteriorarea fasciculului discutată în articolul nostruDeformarea grinzii raftului pentru paleți: cauze, limite și ce ar trebui să facă managerii de depozit.

Cum se raportează designul plăcii de bază cu capacitatea de încărcare a rackului

Capacitatea rackului nu este determinată numai de montant sau grinda. Sistemul complet de rafturi trebuie să-și transfere sarcinile de proiectare prin componentele structurale și în cele din urmă în podeaua de susținere.

Rigiditatea plăcii de bază, detaliile de conectare, condițiile podelei, ancorarea, geometria verticală și configurația rackului pot influența modul în care sistemul se comportă la sarcină.

Acesta este motivul pentru care managerii de depozit ar trebui să evite modificarea plăcilor de bază sau înlocuirea lor cu componente similare vizual, fără a confirma compatibilitatea cu designul raftului.

Pentru informații despre încărcarea rack-urilor, consultați ghidul nostru pentrucapacitatea de încărcare a raftului pentru paleți.

Când ar trebui să fie evaluată profesional o placă de bază?

Evaluarea profesională trebuie luată în considerare atunci când placa de bază sau structura înconjurătoare prezintă daune semnificative, în special în următoarele situații:

• Placa de bază este vizibil îndoită, crăpată sau grav deformată.
• O ancoră a fost deteriorată, deplasată sau scoasă din beton.
• Betonul din jur este fisurat sau spart.
• Montantul s-a desprins vizibil.
• Un stivuitor a provocat o coliziune semnificativă.
• O sudură sau o conexiune pare deteriorată.
• Coroziunea a redus semnificativ secțiunea materialului.
• Rack-ul a fost modificat față de configurația sa originală.
• Componenta de înlocuire corectă nu poate fi identificată.

În aceste situații, scopul ar trebui să fie de a determina starea structurală reală, mai degrabă decât de a face componenta să arate din nou drept.

Cum să preveniți deteriorarea plăcii de bază a raftului pentru paleți

Protecția plăcii de bază începe cu proiectarea și instalarea corectă a raftului, dar continuă pe toată durata de viață a depozitului.

• Utilizați o configurație de rafturi concepută pentru încărcăturile reale de paleți și condițiile de operare.
• Instalați rack-ul conform designului aprobat și instrucțiunilor producătorului.
• Mențineți practici adecvate de operare a stivuitoarelor în jurul montanților de rack.
• Folosiți o protecție adecvată pentru rack acolo unde impactul cu stivuitorul reprezintă un risc previzibil.
• Inspectați regulat plăcile de bază și conexiunile podelei din jur.
• Controlați modificările neautorizate ale rack-urilor.
• Înlocuiți componentele deteriorate folosind piese compatibile, aprobate.
• Păstrați desenele de rack și înregistrările de configurare disponibile pentru inspecții viitoare.

Pentru protecția împotriva impactului stivuitorului, consultați ghidul nostrucum să protejați rafturile pentru paleți de impactul cu stivuitorul.

Alegerea corectă a sistemului de rafturi pentru paleți

Performanța plăcii de bază ar trebui să fie considerată ca parte a sistemului complet de rack, mai degrabă decât ca o componentă izolată. Raftul trebuie selectat și configurat în funcție de dimensiunile paleților, încărcăturile maxime, înălțimea de depozitare, configurația grinzilor, cerințele pentru stivuitor, condițiile podelei și mediul de operare al depozitului.

Pentru acces flexibil la paleți individuali,Sisteme selective de rafturi pentru paleți JINHUIpoate fi configurat în funcție de cerințele depozitului.

Pentru aplicații industriale cu sarcină mai mare-, consultațiRafturi industriale pentru paleți pentru sarcini grele.

De asemenea, puteți revizuiSoluții pentru rafturi pentru paleți pentru depozitpentru planificarea completă a sistemului de stocare.

Întrebări frecvente

Care este scopul unei plăci de bază pentru rafturi pentru paleți?

O placă de bază a suportului pentru paleți conectează partea inferioară a montantului la podeaua de susținere, distribuie forțele structurale și oferă interfața pentru aranjamentul de ancorare proiectat.

Este o placă de bază pentru rafturi de paleți la fel cu o placă pentru picior?

Da. În terminologia de rafturi de depozit, placa de bază, placa de picior și placa de picior sunt utilizate în mod obișnuit pentru a descrie placa instalată în partea de jos a montantului. Terminologia poate varia între producători și regiuni.

Pot înlocui o placă de bază deteriorată cu o placă cu aspect similar-?

Nu. O placă de bază de înlocuire ar trebui să fie compatibilă cu suportul vertical al rackului și configurația structurală aprobată. O placă similară vizual nu are neapărat aceleași dimensiuni, rigiditate, detalii de conectare sau comportament de sarcină.

O placă de bază deteriorată poate fi pur și simplu sudată sau îndreptată?

Nu presupuneți că îndreptarea sau sudarea este o reparație acceptabilă. Metoda corectă de reparație depinde de tipul și gravitatea daunelor și ar trebui să urmeze o procedură de reparație aprobată sau o evaluare inginerească calificată.

Plăcile de bază pentru rafturi de paleți au nevoie de ancore?

Aranjamentul de ancorare depinde de proiectarea rack-ului, de cerințele aplicabile și de forțele pe care trebuie să le reziste conexiunea. Nu determinați cerințele de ancorare doar din numărul de găuri vizibile într-o placă de bază.

Concluzie

Plăcile de bază ale raftului pentru paleți sunt componente structurale mici, dar importante, care conectează cadrul vertical de podeaua depozitului. Ele contribuie la transferul de sarcină, stabilitate, aliniere și conexiunea la podea a rack-ului.

Inspecția regulată ar trebui să caute plăci îndoite, ancore deteriorate, beton crăpat, coroziune, lamele deplasate, sudurile deteriorate și modificările alinierii verticale. Când se găsesc daune semnificative, răspunsul corect este evaluarea conexiunii complete și determinarea unei soluții adecvate de reparație sau înlocuire, mai degrabă decât de a efectua o modificare neaprobată.

Dacă proiectați un nou sistem de rafturi pentru depozit sau revizuiți o instalație existentă, JINHUI RACK vă poate ajuta la evaluarea configurației raftului, încărcăturile cu paleți, condițiile podelei și cerințele operaționale.
