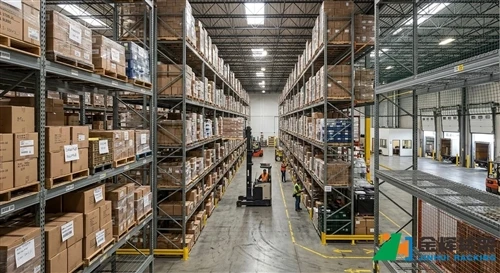

Șinele de ghidare pentru rafturi pentru paleți sunt accesorii de depozit utilizate pentru a ajuta la controlul mișcării stivuitoarelor, a paleților sau a altor echipamente-de manipulare a materialelor în jurul zonelor de depozitare. Atunci când sunt poziționate corect, acestea pot oferi un punct de referință fizic care îi ajută pe operatori să mențină o cale de deplasare și o poziție a paletului consistente.
Șinele de ghidare pot fi deosebit de utile în zonele în care stivuitoarele funcționează în apropierea structurilor de rafturi, unde poziționarea paleților trebuie să rămână constantă sau unde traficul urmează o rută definită. Cu toate acestea, șinele de ghidare nu înlocuiesc designul adecvat al raftului, procedurile de operare a stivuitorului sau sistemele de protecție a raftului.
Acest ghid explică cum funcționează șinele de ghidare a raftului pentru paleți, unde pot fi utilizate, cum diferă de alte accesorii de protecție a raftului și ce ar trebui să fie luat în considerare înainte de instalare.
Ce sunt șinele de ghidare pentru rafturi de paleți?
Șinele de ghidare pentru rafturi pentru paleți sunt șine fizice sau structuri de ghidare instalate de-a lungul căilor de deplasare sau depozitare definite în depozit. Scopul lor este de a oferi o referință sau o limită care ajută la menținerea stivuitoarelor, paleților sau echipamentelor de manipulare în zona de operare prevăzută.
Designul exact variază în funcție de aplicație. Unele șine de ghidare sunt poziționate la nivelul podelei de-a lungul rutelor cu stivuitoare, în timp ce alte aranjamente de ghidare sunt integrate în sisteme de depozitare specifice pentru a ajuta la menținerea alinierii paleților în timpul încărcării și recuperării.
Deoarece termenul „șină de ghidare” poate descrie diferite componente ale depozitului, aplicația dorită trebuie întotdeauna definită înainte de a selecta un produs.
| Aplicație șină de ghidare | Scopul principal | Considerație tipică |
|---|---|---|
| Sina de ghidare pentru stivuitor | Ajută la definirea sau controlul mișcării vehiculului | Dimensiunile stivuitorului, calea de întoarcere, spațiul liber al culoarului |
| Ghid de aliniere a paleților | Ajută la menținerea poziției paletului | Dimensiunile paleților, stabilitatea încărcăturii, configurația raftului |
| Sina de ghidare a fluxului de paleti | Ajută la ghidarea paleților prin benzile de depozitare | Construcția paleților, adâncimea benzii, configurația rolelor |
| Sina de ghidare a traficului | Separați mișcarea echipamentului de zonele definite | Model de trafic, suprafață, mișcarea pietonilor |
De ce sunt folosite șine de ghidare în jurul raftului pentru paleți?
Stivuitoarele funcționează în spații relativ restrânse la încărcarea și preluarea paleților din compartimentele de rafturi. Cu cât echipamentul funcționează mai aproape de rack, cu atât mai importantă devine poziționarea consecventă.
Șinele de ghidare pot oferi o referință fizică care ajută la definirea traseului de călătorie prevăzut. De asemenea, ele pot ajuta la separarea unui traseu cu stivuitoare de o structură din apropiere, zonă de lucru sau altă zonă de trafic.
Cu toate acestea, o șină de ghidare nu ar trebui să fie considerată un dispozitiv care face sigur un culoar nepotrivit. Dispunerea depozitului, dimensiunile raftului, caracteristicile stivuitorului și cerințele de operare trebuie încă evaluate ca un sistem complet.
Cum șinele de ghidare ajută la controlul mișcării stivuitorului
Operatorii de stivuitoare au nevoie de suficient spațiu liber pentru a intra pe un culoar, pentru a se apropia de un palet, pentru a poziționa furcile și pentru a scoate sarcina. În unele medii de depozit, un ghid fizic poate ajuta la ca traseul dorit să fie mai previzibil.
Acest lucru poate fi util în zonele în care mișcarea vehiculului urmează un traseu relativ fix. De exemplu, o șină de ghidare poate ajuta la definirea marginii unei benzi de circulație sau poate împiedica echipamentul să se deplaseze către o zonă protejată.
Înainte de a instala o șină de ghidare, depozitul trebuie să verifice suprafața de funcționare reală a stivuitorului, inclusiv dimensiunile generale, cerințele de rotire, mișcarea catargului, dimensiunile paleților și proiecția sarcinii.
O șină care este poziționată prea aproape de calea stivuitorului poate reduce spațiul liber utilizabil, mai degrabă decât să îmbunătățească controlul.
Șine de ghidare pentru poziționarea și alinierea paleților
Șinele de ghidare pot fi, de asemenea, utilizate pentru a ajuta la menținerea alinierii paleților în aplicațiile în care este importantă poziționarea consecventă.
Un palet care este plasat în unghi poate reduce spațiul liber disponibil și poate interfera cu pozițiile de depozitare învecinate sau cu echipamentele de manipulare. Un aranjament adecvat de ghidare poate ajuta la stabilirea unei poziții repetabile a paletului.
Cu toate acestea, ghidajul ar trebui să funcționeze cu configurația paletului și raftului, mai degrabă decât să forțeze un palet într-o poziție care nu se potrivește cu dimensiunile sale.
Înainte de a specifica ghidajele de aliniere a paleților, confirmați:
- Lungimea si latimea paletului
- Construcție paleți
- Adâncimea rackului
- Configurația fasciculului
- Dimensiunile încărcăturii
- Spațiul liber necesar pentru paleți
- Direcția de apropiere a stivuitorului
Șine de ghidare vs Apărătoare pentru coloane pentru rafturi pentru paleți
Șinele de ghidare și apărătoarele coloanei servesc unor scopuri diferite și nu ar trebui tratate automat ca accesorii de protecție interschimbabile pentru rack.
| Caracteristică | Șine de ghidare | Garzi de coloană |
|---|---|---|
| Funcția principală | Ghidați sau definiți mișcarea și poziționarea | Protejați montanții suportului de impact |
| Locație tipică | De-a lungul căilor de călătorie sau de depozitare | În jurul montantilor expuși pentru rafturi |
| Focalizare primară | Controlul mișcării și aliniere | Protecție structurală |
| Interacțiunea cu stivuitorul | Ajută la definirea traseului dorit | Reduce riscul de impact direct asupra raftului |
| Rol de protecție a rackului | Indirect | Direct |
Jinhui oferă, de asemenea, informații despreapărătoare de coloane pentru rafturi pentru paleți, care sunt destinate în mod special să protejeze montanții expuși pentru rack de impactul cu stivuitorul.
Unde sunt utilizate în mod obișnuit șinele de ghidare pentru rafturi de paleți?
Șinele de ghidare pot fi luate în considerare în mai multe medii de depozit, dar adecvarea lor depinde în mare măsură de amenajarea fizică și echipamentul de manipulare.
- Trasee de călătorie cu stivuitoare în apropierea structurilor de depozitare
- Zone cu trasee clar definite pentru vehicule
- Abordări de încărcare și descărcare
- Aplicații specifice de aliniere a paleților
- Benzi de depozitare care necesită o poziționare constantă a paleților
- Zone în care circulația vehiculului necesită o limită fizică
Acestea sunt cele mai utile atunci când traseul de mișcare este previzibil și șina poate fi instalată fără a compromite spațiul liber necesar pentru operațiunile normale ale depozitului.
Cum afectează șinele de ghidare spațiul liber al culoarului depozitului
Una dintre cele mai importante considerații este că șina de ghidare ocupă spațiu fizic.
Dacă o șină este instalată în interiorul sau lângă un culoar de stivuitor, poziția sa poate modifica lățimea efectivă de operare disponibilă pentru vehicul. Acest lucru este deosebit de important în culoarul îngust, unde chiar și un mic obstacol poate afecta întoarcerea și manipularea paleților.
Înainte de instalare, verificați relația dintre șina de ghidare și:
- Rack fețe în poziție verticală
- Contopirea paletului
- Lățimea totală a stivuitorului
- Raza de virare a stivuitorului
- Dimensiunile încărcăturii
- Trasee pietonale
- Zone de acces de urgență
Cerințele pentru culoarul depozitului trebuie evaluate folosind configurația reală a stivuitorului și a încărcăturii. a lui Jinhuisisteme de rafturi selective pentru palețipoate fi configurat în funcție de dimensiunile depozitului, specificațiile paleților și cerințele de operare a stivuitorului.
Șine de ghidare și rafturi cu flux de paleți
Șinele de ghidare au o funcție diferită atunci când sunt utilizate în interiorul benzilor de depozitare a fluxului de paleți.
În rafturile cu flux de paleți, paleții se deplasează de-a lungul șinelor cu role din partea de încărcare spre partea de ridicare. Componentele de ghidare pot ajuta la menținerea paletului să se deplaseze de-a lungul benzii destinate, mai degrabă decât să se deplaseze în lateral.
În această aplicație, șinele de ghidare trebuie luate în considerare împreună cu șinele cu role, construcția paleților, înclinarea benzii, dispozitivele de frânare, separatoarele de paleți și opritoarele finale.
Informațiile tehnice existente ale Jinhui despre sistemele de flux de paleți explică faptul că șinele de ghidare funcționează ca parte a sistemului general de mișcare a paleților, mai degrabă decât ca un dispozitiv de control independent.
Cum funcționează șinele de ghidare cu protecția rackului
Un depozit poate necesita mai multe măsuri de protecție diferite, deoarece fiecare accesoriu abordează un risc de operare diferit.
De exemplu, o șină de ghidare poate ajuta la definirea rutei unui stivuitor, în timp ce o protecție a coloanei poate proteja secțiunea inferioară a unui suport vertical de contact accidental. Protecția la sfârșitul-de-culoar poate aborda mișcarea vehiculului în jurul capătului unui rând de rafturi.
Prin urmare, aceste componente ar trebui selectate în funcție de modelul de trafic real, mai degrabă decât instalarea fiecărui tip de accesoriu în întregul depozit.
Pentru o zonă de depozitare a paleților cu trafic mare-, managerul depozitului ar trebui să identifice unde intră, rotește, inversează, încarcă, descarcă și traversează stivuitoarele între rândurile de rafturi. Această hartă de trafic poate fi apoi utilizată pentru a determina unde sunt utile ghidarea și protecția fizică.
Cum să alegeți poziția șinei de ghidare a raftului pentru paleți
Poziția unei șine de ghidare ar trebui determinată mai degrabă din calea de operare reală decât doar din dimensiunile rackului.
Începeți prin a identifica linia normală de deplasare a stivuitorului și cea mai apropiată rafturi sau structură fixă. Apoi verificați întregul pachet de funcționare al stivuitorului și al paletului încărcat.
Revizuirea ar trebui să includă:
- Dimensiunile stivuitorului și cerințele de întoarcere.
- Dimensiuni maxime ale paleților și încărcăturii.
- Fața suportului și pozițiile verticale.
- Spațiul liber necesar pentru culoar.
- Mișcare potențială a pietonilor.
- Cerințe de acces de urgență.
- Înălțimea șinei de ghidare și profilul fizic.
- Puncte potențiale de impact.
- Starea podelei și cerințele de ancorare.
- Acces pentru întreținere și inspecție.
Poziția finală trebuie confirmată în raport cu aspectul actual al depozitului și cu cerințele aplicabile de inginerie sau de siguranță.
Dimensiunile șinei de ghidare ar trebui să se potrivească cu aplicația
Nu există o dimensiune universală a șinei de ghidare care să funcționeze pentru fiecare depozit.
O șină destinată ghidării unui stivuitor are cerințe diferite față de șina utilizată pentru a alinia paleții în interiorul unei benzi de depozitare. Înălțimea, poziția, lungimea, rezistența, metoda de montare și spațiul liber trebuie, prin urmare, determinate în funcție de aplicația specifică.
Operatorii de depozit ar trebui să evite să aleagă o șină de ghidare pur și simplu pentru că se potrivește unei dimensiuni nominale a raftului. Mediul de operare complet este mai important decât o singură dimensiune.
Greșeli comune de instalare a șinei de ghidare
Instalarea șinelor prea aproape de calea stivuitorului
O șină de ghidare care reduce spațiul de călătorie utilizabil poate îngreuna operarea stivuitorului. Spațiul liber trebuie verificat înainte ca șina să fie fixată pe podea.
Utilizarea șinelor de ghidare ca înlocuitor pentru protecția rackului
O șină de ghidare nu este automat echivalentă cu o protecție pentru coloană de rack. Dacă preocuparea principală este impactul stivuitorului împotriva unui vertical, o soluție adecvată de protecție a rackului trebuie evaluată separat.
Ignorarea paletului
Paletul în sine se poate extinde dincolo de grinda rackului sau de amprenta de încărcare prevăzută. Amplasarea șinei de ghidare ar trebui să țină cont de paletul complet încărcat, nu doar de baza paletului.
Eșecul de a verifica podeaua
Starea podelei, ancorarea, grosimea betonului și metoda de instalare pot afecta aranjamentul final al șinei de ghidare. Aceste condiții trebuie revizuite înainte de instalare.
Instalarea șinelor fără a revizui fluxul de trafic
O șină poate funcționa corect într-o direcție de deplasare, dar poate crea un obstacol atunci când stivuitoarele trebuie să se întoarcă, să se întoarcă sau să se apropie din altă direcție.
Cum pot șinele de ghidare să susțină operațiuni de depozit mai consistente
Poziționarea consecventă a stivuitorului poate ajuta la ca operațiunile de depozitare repetitive să fie mai previzibile. Acest lucru este deosebit de relevant în depozitele în care vehiculele se apropie în mod repetat de aceleași locații de rafturi sau urmează rute fixe.
Șinele de ghidare pot oferi o referință vizibilă sau fizică pentru aceste mișcări. Cu toate acestea, îmbunătățirea depinde de plasarea corectă și de procedurile de operare adecvate.
Depozitul trebuie să mențină, de asemenea, marcaje clare ale culoarului, protecție adecvată a raftului, inspecții regulate ale echipamentelor și instruire a operatorilor. Șinele de ghidare ar trebui să fie tratate ca un element în cadrul întregului mediu de operare al depozitului.
Lista de verificare a instalării șinei de ghidare
| Element de verificare | Ce să confirmi |
|---|---|
| Aplicație | Definiți dacă șina ghidează stivuitoarele, paleții sau deplasarea-a benzii de depozitare. |
| Stivuitor | Confirmați dimensiunile vehiculului, cerințele de întoarcere și metoda de operare. |
| Palet | Verificați dimensiunile paleților, dimensiunile încărcăturii și potențiala supraînălțare. |
| Degajarea culoarului | Asigurați-vă că șina nu reduce spațiul de operare necesar. |
| Protecție rack | Stabiliți dacă este necesară o protecție separată pentru coloana sau sfârșitul-de-culoar. |
| Podea | Verificați starea podelei și aranjamentele de ancorare adecvate. |
| Fluxul traficului | Verificați mișcările normale de deplasare, viraj, marșarier și traversare. |
| Întreţinere | Asigurați-vă că șina poate fi inspectată și întreținută fără a crea probleme de acces. |
Întrebări frecvente despre șinele de ghidare pentru rafturi pentru paleți
Care este scopul principal al unei șine de ghidare pentru rafturi pentru paleți?
Scopul său depinde de aplicație. O șină de ghidare poate ajuta la definirea mișcării stivuitorului, la menținerea alinierii paleților sau la ghidarea paleților printr-o bandă de depozitare.
Sunt șinele de ghidare aceleași cu apărătoarele coloanei de rack?
Nu. Șinele de ghidare ajută în primul rând la controlul mișcării sau alinierii, în timp ce apărătoarele coloanei sunt proiectate pentru a proteja montanții suportului de la impactul cu stivuitorul. Cele două pot fi utilizate împreună atunci când condițiile depozitului necesită ambele funcții.
Pot fi instalate șine de ghidare pe culoarele înguste ale depozitelor?
Acestea pot fi luate în considerare, dar clearance-ul disponibil trebuie verificat cu atenție. O șină nu ar trebui să reducă spațiul efectiv de operare sub ceea ce este necesar pentru stivuitorul și sarcina reală.
Rafturile pentru flux de paleți folosesc șine de ghidare?
Componentele de ghidare pot face parte din benzile pentru rafturi pentru fluxul de paleți, unde ajută la menținerea paleților aliniați pe măsură ce se deplasează de-a lungul șinelor de role. Designul lor trebuie să se potrivească cu paletul, sistemul de role, configurația benzii și alte componente de control-debitului.
Pot șinele de ghidare să prevină accidentele cu stivuitorul?
Șinele de ghidare pot ajuta la definirea căilor de mișcare, dar nu ar trebui tratate ca un substitut pentru amenajarea adecvată a depozitului, procedurile de operare a stivuitoarelor, instruirea, protecția raftului și cerințele de siguranță aplicabile.
Gânduri finale
Șinele de ghidare pentru rafturi pentru paleți pot oferi ghidaj fizic util pentru mișcarea stivuitorului și poziționarea paleților atunci când sunt proiectate în funcție de condițiile reale de funcționare a depozitului.
Cel mai important pas este definirea scopului șinei de ghidare înainte de a-i selecta dimensiunile sau poziția de instalare. Caracteristicile stivuitorului, dimensiunile paleților, configurația raftului, spațiul liber al culoarului, fluxul de trafic, condițiile podelei și protecția raftului trebuie luate în considerare împreună.
Pentru depozitele care utilizează rafturi pentru paleți, șinele de ghidare pot fi o parte a unei abordări mai ample de control al mișcării de manipulare a materialelor-și protejarea zonelor de depozitare. Jinhui Rack oferă personalizateRafturi industriale pentru paleți greleşisoluții de rafturi pentru paleți de depozitproiectat în funcție de dimensiunile paleților, cerințele de încărcare, aspectul depozitului și operațiunile cu stivuitorul.
